A BeamBoard egy hordozható, akkumulátoros fénypult-kontroller a BeamBridge-ökoszisztémához: motoros faderek, csatornánkénti kijelző és encoderek — sACN / Art-Net kimenettel, kábel nélkül is. A pult odamegy, ahol a munka van: a színpad szélére, a rendezői pult mögé, a kamionba.
A BeamBridge megtanította a fényeket WAN-on át közlekedni — a BeamBoard a hiányzó kezelőfelület hozzá: fizikai fader ott, ahol állsz, a rendszer állapota a kezed alatt.
A tipikus jelenet: a DIT-sátorban ülsz, és szólsz a pultosnak — az 1-esre a főfényt, a 2-esre a derítést, a 3-asra a backlightot. Ő kirakja, te helyben finomhangolsz. Eddig ezt vak DMX-pulttal csináltuk: se név, se érték, se visszacsatolás. A BeamBoard ugyanez a mozdulat — feedbackkel, és amit állítasz, az a nagypulton is átáll.
A faderek követik a valós állapotot: ha a szint máshonnan változik — nagy konzolról, dashboardról, TopLight-jelenetből —, a húzó odaáll. Bankváltásnál a hat fader az új hat csatorna tényleges szintjére ugrik. Nincs jump, nincs találgatás.
A csatorna-kijelző nem címkéző-szalag: nevet, fixture-típust, címet és szintet mutat, a BeamBridge core-ból élőben. Az encoderek LED-gyűrűje csatornaszínnel jelzi, mihez nyúlsz.
Akkuról megy, USB-C-n töltődik, RJ45-tel vagy Wi-Fi-n kapcsolódik — beamhez, switchhez, hotspothoz. Alumínium ház, gumitalp, semmi mozgó fedél: dobozból elő, dolgozik.
Forgasd meg — bal felül a három formai irány között válthatsz (az alapirány a „B", 6 külön kijelzővel), a toolbarból OBJ/GLB exportálható. A modell mérethelyes (1 unit = 1 m).
A formaterv layout-konstansaiból szerkesztve, milliméterben — „B" irány (6 külön kijelző a fader-osztáson). Tájékoztató formaterv-rajz, nem gyártási dokumentáció.
Vázlat-tartalom — a mezőlista még nyitott döntés. Az elv: a kijelző nem díszít, hanem megválaszolja, hogy mit fogsz meg és mi történik, ha meghúzod.
A cellák a fader-osztást követik, így a szem függőlegesen köti össze: kijelző → encoderek → húzó. A szintsáv a csatornaszínben fut.
A pult nem vakon tol DMX-et — a core-tól kap kontextust:
· fixture-név és cím a patchből, nem kézi címkézés
· bankok a Routing Matrix universe-eiből
· TopLight-csatornák (IKEA-körök) ugyanolyan húzóként
· telemetria: melyik beamen át megy ki a jel, milyen linkkel
· a motoros fader a merge-elt valós szintre áll vissza
Döntés (2026-07-28): a „B" az alapirány — 6 külön kijelző, mert olcsóbb és terepen pótolható. A fa oldalpofás „C" korábban elvetve.
Egyetlen összefüggő kijelzőcsík a faderek fölött — szép, de a stretched-bar TFT drágább (60–100 $) és single-source beszerzés.
Csatornánként saját színes IPS-modul (ST7789-osztály, ~2 000 Ft/db) a fader-osztáson — commodity, fillérekért pótolható, és 1:1-ben a csatornára ül. Cserébe hat kábel és több NYÁK-hely.
Diófa pofák, studio-gear karakter. Szebb a polcon, nagyobb és drágább a táskában — kiesett: terepen a fa csak sérül.

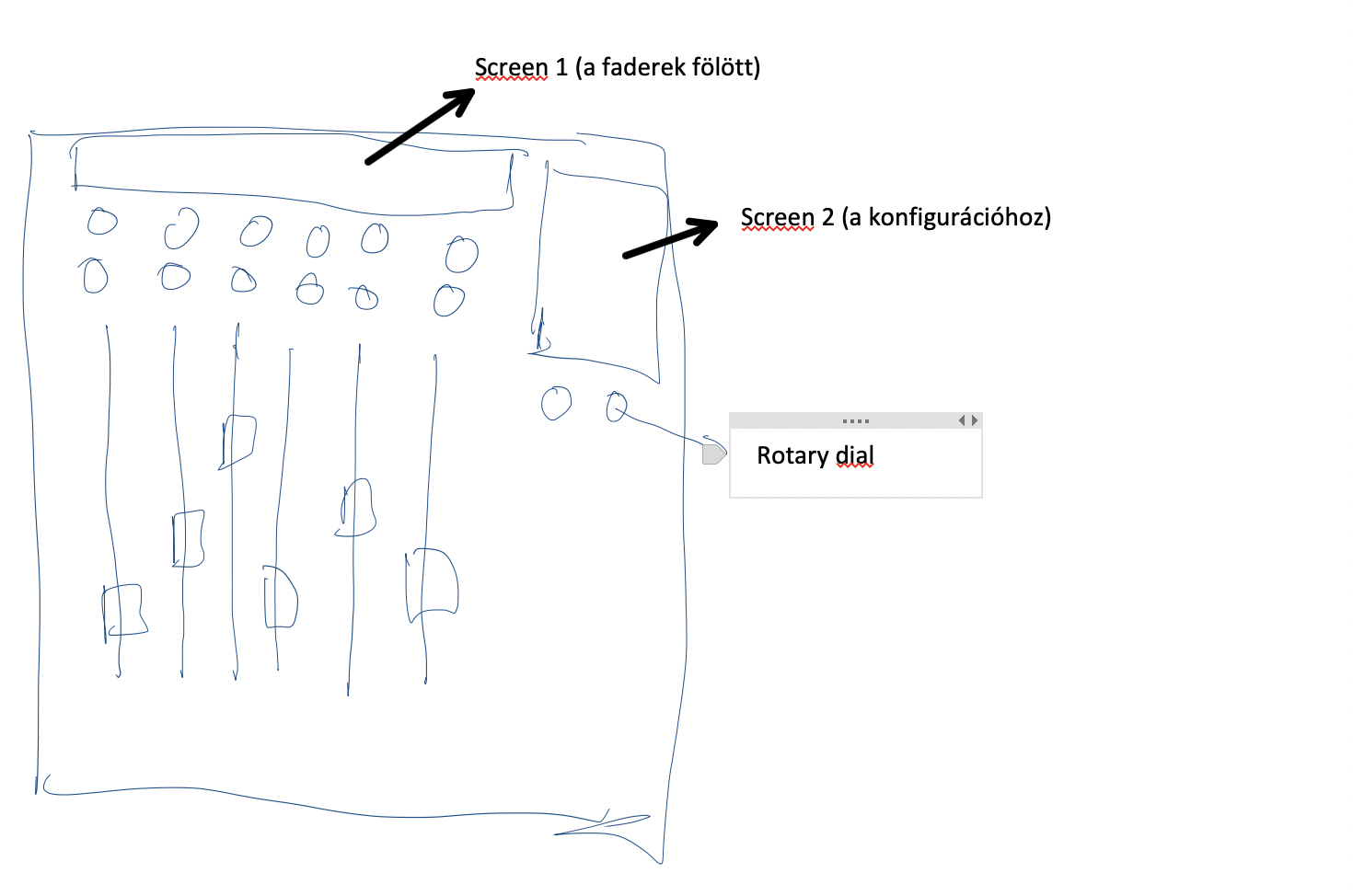

A kézi vázlat (a layout referenciája): sketch.png ↗
A vezérelv: amit a kis pult felküld, az a nagypulton is átáll. Az elsődleges út az OSC — a BeamBoard a konzol saját executorait mozgatja, és az Echo-val vissza is kapja őket. Ahol nincs OSC, ott sACN-szinten követ és vesz át, konzol-konfig nélkül.
grandMA3-hoz és minden OSC-képes pulthoz. A húzó a konzol saját
executorát mozgatja (/Page1/Fader201) —
amit itt állítasz, a nagypulton is átáll, cue-k és masterek úgy reagálnak, mintha a pultos
nyúlt volna hozzá. Az Echo Output visszafelé mozgatja a motorfadert.
Bármihez, ami sACN-t ad ki — konzol-konfig nélkül. A faderek a streamből követik a szinteket; megfogás → átvétel magasabb priority-vel, elengedés → release-fade. Fixture-szemantikával (név, %, Kelvin) és learn móddal. Korlát: a felülírást a nagypult kijelzője nem tükrözi.
A BeamBoard maga a forrás: hat csatorna bankonként, sACN ki — switchre vagy közvetlenül beamre. Próbaterem, bejárás, kis szet.
USB-portra 4G stick, és a pult beamként viselkedik: Tailscale, boarding, update, dashboard — a core felé streamel, a Routing Matrix osztja szét. 4G-n nincs lokális multicast, ott mindig ez a mód él. Az OSC unicast — az a sátorból, tailneten át is megy.
OSC-módban a kiosztás maga a delegálás: „a 201–206 a tiéd" — a bank egy Page + executor-tartomány, a pultos arra rak, amit kérsz. sACN-módban a leggyorsabb út a learn mód: learn gomb a CH-n + „mozgasd meg a főfényt" → a BeamBoard a streamből elkapja a mozgó címeket és felveszi a húzóra. Harmadik út a dashboard-bank: fixture-t választasz a patchből, névvel.
A mértékegység a fixture-profilból jön: dimmer → %, CCT-csatorna → Kelvin (a profil tartományával konvertálva), szín → swatch. A címke-átírás a core-on át élőben megjelenik a Screen 1-en.
Egy közös DC-sín, minden forrás egy töltő-power-path IC-n át — a motorcsúcsokat az akku puffereli, a forrásváltás (PoE ki, akkura át) megszakítás nélkül történik.
802.3at (PoE+, 25,5 W) izolált PD-modullal a meglévő RJ45-ön. A sima af-keret (13 W) a motorcsúcsokhoz kevés lenne — at + akku-puffer viszont bőven elég: a pult a switchről üzemel és közben töltődik. Fix telepítésnél (rendezői pult) egyetlen kábel.
A Pi CM4/CM5 beépített Wi-Fi-je külső antenna-kimenettel (U.FL) — a hátsó csuklós antenna egy RP-SMA pigtail, ennyi a hardver. Kliens és AP mód is megy, a beamek meglévő Wi-Fi-kezelésével, dashboardról konfigurálva.
2S–3S Li-ion, egyetlen multi-input töltő-power-path IC-vel: USB-C PD, DC és PoE mind ugyanazon megy át, prioritással. Fuel gauge adja az Akku %-ot és a hátralévő időt a Screen 2-re. Soft-off Pi-felügyelt shutdownnal, tárolási töltésszint transzporthoz.
